مصنوعات کی تفصیل
سیرامک سبسٹریٹس کو ڈائسنگ کے لئے استعمال کیا جاتا ہے۔
یہ بنیادی طور پر ایلومینا (الیوم) ، ایلومینیم نائٹریڈ (ALN) یا میٹلائزڈ سیرامک ڈپ/ایس آئی پی پیکیجنگ میٹریل سبسٹریٹس کو کاٹنے کے لئے موزوں ہے۔
مشین فوائد

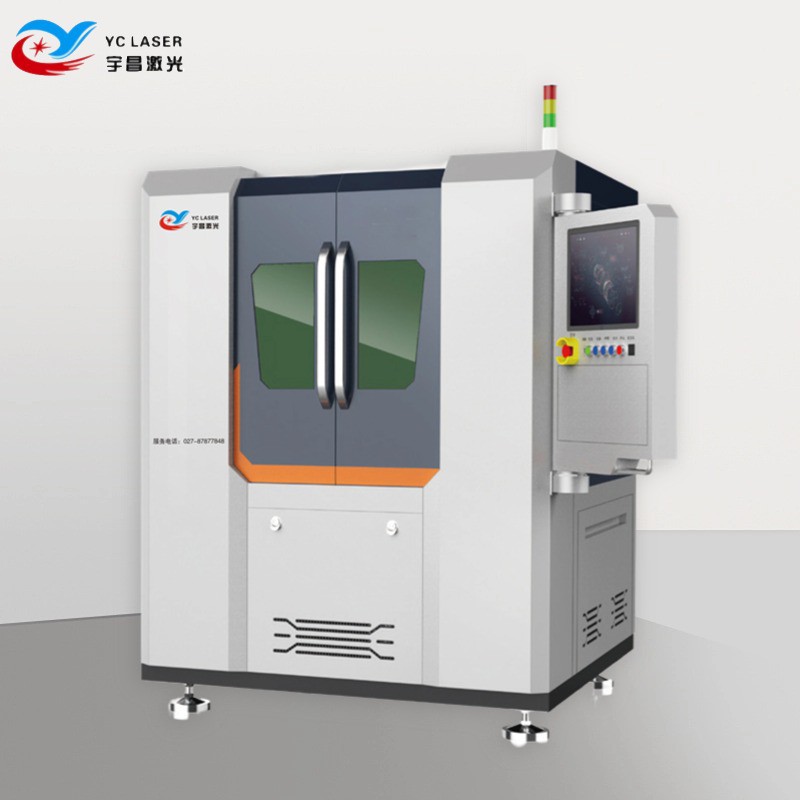

سیرامک لیزر اسکریبنگ مشینایک کسٹم لیزر ہیڈ کے ساتھ فائبر پلس لیزر کا استعمال کرتا ہے ، جس میں 5μm سے چھوٹا ایک مرکوز بیم قطر حاصل ہوتا ہے ، جس کے نتیجے میں ایک تنگ کیرف اور زیادہ چپ سبسٹریٹ پیداوار ہوتی ہے۔
علوم کی رفتار 2500 ملی میٹر/منٹ تک پہنچ جاتی ہے۔ موٹائی میں 1 ملی میٹر کے اندر نمونے کے ل the ، لیزر اسکرائبنگ ایک ہی پاس میں سبسٹریٹ کو توڑ سکتی ہے۔
ایک سی سی ڈی ویژن سسٹم پری {{0} surf سطح کو اسکین کرتا ہے ، جس سے میٹلائزڈ سیرامکس اور چپ سبسٹریٹس کی لکھنے کو قابل بناتا ہے۔ XY پلیٹ فارم کی پوزیشننگ کی درستگی ± 3μm سے کم یا اس کے برابر ہے۔
یہ بصری پوزیشننگ کی مختلف خصوصیات کی حمایت کرتا ہے ، جیسے کراس ہائیرس ، ٹھوس حلقے ، کھوکھلی حلقے ، L - شکل کے دائیں زاویوں ، اور تصویری خصوصیت کے پوائنٹس۔
تکنیکی ڈیٹا
|
آئٹم |
پیرامیٹر |
|
لیزر طول موج |
1060-1080nm |
|
لیزر آؤٹ پٹ پاور |
150W (اختیاری) |
|
میکس۔ کٹنگ کی حد |
300*300 ملی میٹر |
|
موٹائی کاٹنے |
0.2-2 ملی میٹر (مواد پر منحصر ہے) |
|
X/Y محور کی بار بار پوزیشننگ کی صحت سے متعلق |
±3µm |
|
پروسیسنگ کی رفتار |
0-2500 ملی میٹر/منٹ |
|
زیادہ سے زیادہ ایکسلریشن |
1.0G |
|
ورک ٹیبل صحت سے متعلق |
0.015 ملی میٹر سے کم یا اس کے برابر |
|
ٹرانسمیشن موڈ |
لکیری موٹر +0.1 µm گریٹنگ حکمران |
|
پوری مشین پاور (کوئی پرستار نہیں) |
6 کلو واٹ سے کم یا اس کے برابر |
|
پوری مشین کا کل وزن |
تقریبا 1700 کلوگرام |
|
بیرونی جہت (لمبائی*چوڑائی*اونچائی) |
1500*1400*1800 ملی میٹر (حوالہ کے لئے) |
درخواست
مخصوص ورک پیس: سلیکن نائٹریڈ ، سلیکن کاربائڈ ، اور زرکونیا سگ ماہی کی انگوٹھی۔
مخصوص ورک پیس: سیمیکمڈکٹر آلات اور اعلی - درجہ حرارت کی بھٹیوں کے لئے ایلومینا/ایلومینا نائٹرائڈ سیرامک ہیٹنگ پلیٹیں اور پیڈ۔
مخصوص ورک پیس: خصوصی سیرامک کاٹنے والے ٹولز کے لئے زرکونیا سیرامک داخل اور خالی جگہیں۔
مخصوص ورک پیس: اعلی - درجہ حرارت CO - فائر (HTCC) اور کم - درجہ حرارت CO- فائر (LTCC) ماڈیولز ، براہ راست - بانڈڈ کاپر (DBC) سبسٹریٹ (DBC) سبسٹریٹس ، اور براہ راست پولیمرائزڈ کوپر ،
مخصوص ورک پیس: پولیمر جداکاروں کو ایلومینا/بوہیمائٹ سیرامک پرتوں کے ساتھ لیپت کیا گیا۔
مخصوص ورک پیس: اعلی - کارکردگی کرسٹل لائن سلیکن شمسی خلیات ، جیسے پرک ، ٹاپکون ، اور ایچ جے ٹی۔
مخصوص ورک پیسس: یٹریئم - مستحکم زرکونیا (وائی ایس زیڈ) الیکٹرویلیٹ شیٹس اور الیکٹروڈ شیٹ ٹھوس آکسائڈ ایندھن کے خلیوں (ایس او ایف سی) کے لئے۔
